主动式减振台技术原理与工程实践：从振动控制到纳米级稳定性

引言

在半导体制造、精密测量、光学检测和电子显微镜等前沿领域，一个常被忽视却至关重要的环节是隔振。以193nm深紫外光刻机为例，其物镜系统的焦深（Depth of Focus, DOF）通常在100~200nm级别；而一台先进电子束光刻系统（EBL）的分辨率已逼近单纳米。如果承载设备的基础平台存在来自地面的微振动——即便是人眼完全无法感知的亚微米级振幅——就足以让光刻图形模糊、测量数据漂移、成像质量劣化。传统被动式减振方案（如橡胶垫、弹簧隔振器、气浮平台）在低频段（< 10 Hz）的隔振性能往往力不从心。而主动式减振台（Active Vibration Isolation System, AVIS），正是为解决这一痛点而生。本文将从振动控制的基本原理出发，深入解析主动式减振台的核心架构、关键技术参数及工程选型逻辑。

一、振动的来源与影响

1.1 振动来源分类

类型	来源	频率范围	典型振幅
地面振动	建筑结构传导、地铁/车辆通行、人行走	1 ~ 100 Hz	0.1 ~ 10 μm
设备自身	运动平台加减速、电机旋转、冷却风扇、真空泵	5 ~ 500 Hz	0.01 ~ 1 μm
声学耦合	空调系统、人员交谈、设备报警音	20 ~ 20000 Hz	通过空气传播
热漂移	温度梯度引起的结构形变	DC ~ 0.01 Hz	亚微米~微米级

1.2 振动对精密设备的危害

设备类型	容许振幅（RMS）	超出后果
光刻机（DUV/EUV）	< 10 nm @ 1-100 Hz	套刻精度下降、图形模糊
扫描电子显微镜（SEM）	< 50 nm @ 1-100 Hz	图像抖动、分辨率劣化
原子力显微镜（AFM）	< 1 nm @ 1-100 Hz	扫描失真、探针磨损
光学膜厚仪	< 100 nm	测量重复性下降
精密三坐标测量机（CMM）	< 0.5 μm	测量误差增大

核心问题：低频振动（1~30 Hz）最难抑制，因为被动隔离系统的固有频率通常就在这个区间，在共振频率附近反而会放大振动。

二、被动式减振的局限

2.1 基本原理

被动式减振系统本质上是弹簧-阻尼系统（质量-弹簧-阻尼器模型）：

$质量-弹簧-阻尼器方程$

其隔振传递率 $T$ 为：

$隔振传递率公式$

其中：

$f$ = 外部激励频率
$f_n = 1/(2pi) sqrt(k/m)$ = 系统固有频率
$zeta$ = 阻尼比

2.2 关键结论

频段	传递率	效果
$f << f_n$	$T approx 1$	无隔振效果
$f approx f_n$	$T > 1$	振动放大！
$f > sqrt(2) f_n$	$T < 1$ 且以 -40dB/dec 衰减	有效隔振

致命缺陷：被动系统的固有频率越低，隔离低频振动的能力越强，但系统尺寸和成本急剧增加。一个 $f_n = 1 Hz$ 的被动气浮系统，其静态沉降量约为 $g/(2pi f_n)^2 approx 25 cm$ ——这在大部分实验室和产线场景中不可接受。

三、主动式减振台的核心原理

3.1 系统架构

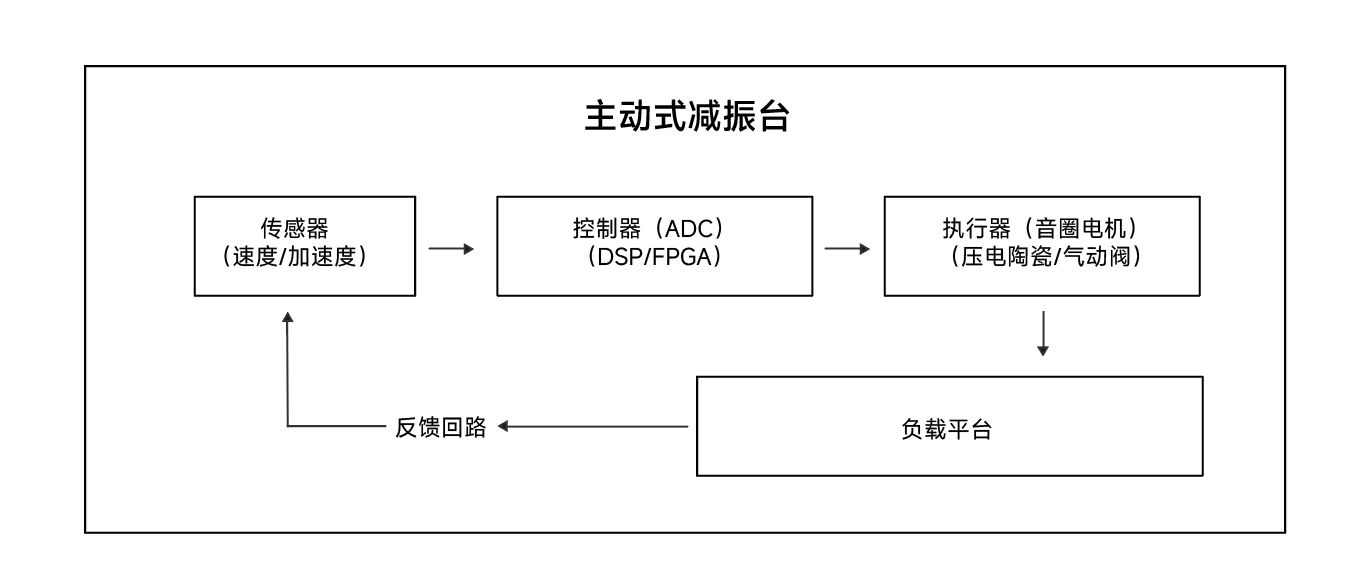

主动式减振台由五大核心部件构成：

3.2 两种主流控制策略

① 反馈控制（Feedback Control）

传感器测量负载平台的实际振动，控制器计算与目标值（通常为零）的误差，驱动执行器产生反向力抵消振动。

PID控制律：

$PID控制律$

其中 $e(t) = x_target - x_measured$ ，通常 $x_target = 0$ 。

优点：对低频（< 50 Hz）振动抑制效果显著
缺点：存在稳定性约束，高频段可能因相位滞后而失效

② 前馈控制（Feedforward Control）

在振动传递路径上提前布置参考传感器，检测来自地面的扰动信号，控制器提前输出补偿力，在扰动到达负载之前将其抵消。

$前馈控制公式$

其中 $G_ff(s)$ 为前馈补偿传递函数，需精确匹配系统逆模型。

优点：理论上可完全抵消已知扰动
缺点：对模型精度和时延极其敏感，通常需要与反馈控制联合使用

③ 天棚阻尼控制（Sky-Hook Damping）

一种经典的主动减振策略，通过在虚拟的"天棚"（惯性参考系）与负载之间引入虚拟阻尼器，实现在不影响低频刚度的前提下有效抑制共振：

$天棚阻尼控制公式$

物理意义：仿佛将负载通过一个阻尼器连接到惯性空间中静止的"天空"——抑制振动的同时不引入额外的弹簧刚度，从而不降低低频隔振性能。

四、核心技术参数解读

4.1 传递率曲线（Transmissibility Curve）

主动式减振台的核心性能指标由闭环传递率曲线表征：

频段	传递率	典型值
< 0.5 Hz	~1（无隔振）	受限于传感器低频噪声
0.5 ~ 2 Hz	0.1 ~ 0.5	主动控制发挥作用
2 ~ 100 Hz	< 0.01（-40 dB）	有效隔振区
> 100 Hz	取决于结构共振	需配合被动隔离

4.2 关键选型参数

参数	说明	典型范围
负载能力	可承载的设备重量	50 ~ 2000 kg
隔振频率下限	主动控制有效的最低频率	0.5 ~ 2 Hz
主动自由度	主动控制的方向数	1 DOF（垂向）~ 6 DOF（全向）
残余振动幅度	主动隔振后的RMS振幅	< 10 nm @ 1-100 Hz（高端）
沉降补偿	负载变化时自动恢复高度	±5 mm 范围
响应时间	主动控制建立稳定状态的时间	50 ~ 500 ms

4.3 执行器方案对比

类型	行程	带宽	力密度	适用场景
音圈电机	±1~5 mm	DC~200 Hz	中等	通用主动减振，兼顾行程与精度
压电陶瓷	±5~100 μm	DC~1000 Hz	高	高频精密补偿，刚度大
气动执行器	连续	DC~50 Hz	极高	大负载（>500 kg）低频隔振

五、工程应用中的实际考量

5.1 安装环境评估

在选型和安装主动减振台之前，必须对现场振动环境进行频谱分析：

使用高灵敏度三轴加速度计（如PCB 393B31）采集地面振动数据
绘制1/3倍频程振动谱，与VC（Vibration Criterion）曲线对比
确定主要的振动峰值频率和振幅

VC等级参考：

等级	速度 RMS（μm/s）	适用设备
VC-A	50	普通光学显微镜
VC-B	25	光学膜厚仪、轮廓仪
VC-C	12.5	扫描电子显微镜、光刻机
VC-D	6	电子束光刻、超高精度测量
VC-E	3	AFM、STM、EUV光刻

5.2 多自由度耦合问题

对于6自由度主动减振系统，各自由度之间存在机械耦合。例如，垂向（Z）的振动可能通过结构传递引起俯仰（Rx）和翻滚（Ry）方向的运动。

解耦策略：

传感器布置在质心位置或采用多点合成算法
控制器设计采用 MIMO（多输入多输出）解耦矩阵
对于非对称负载，需进行惯性参数辨识后做质量矩阵补偿

5.3 线缆管理

这是一个常被低估的问题。从真空泵、冷却水管、信号线缆引入的机械刚度会形成额外的弹簧路径，破坏减振效果。

所有线缆应采用柔性螺旋走线，预留足够松弛度
使用低刚度线缆（如特氟龙细线、硅胶软线）
线缆固定在减振台下方的固定侧，而非负载侧

六、选型建议与总结

6.1 三步选型法

明确设备要求：查阅设备手册中的容许振动指标（通常以VC等级给出）
实测现场振动：使用加速度计采集24小时地面振动数据
匹配系统参数：

负载重量 → 确定负载能力，预留20%余量
振动频谱 → 确保主动控制在主要振动频段内有效
环境限制 → 考虑高度空间、线缆走向、气源（气动型需压缩空气）

6.2 常见误区

误区	真相
"被动减振台更可靠"	被动系统在共振频率附近会放大振动，低频性能有限
"主动减振台越贵越好"	需匹配实际振动环境，VC-D以上才需最高端6DOF系统
"安装后一劳永逸"	工厂布局变化、设备更换后需重新评估振动环境
"主动控制频带越宽越好"	高频段主动控制可能引入相位不稳定，需合理设计控制带宽

七、结语

从纳米级光刻图形到原子级扫描成像，每一次精度的突破背后，都离不开对振动的极致控制。主动式减振台作为精密制造与测量的"隐形守护者"，其核心价值在于——让设备在动态环境中实现静态般的稳定。理解振动来源、掌握控制原理、合理选型配置，这三步走好，您的精密设备才能真正释放其设计潜力。
