第一步：先自查电镜设置与样品，优先排除软故障

按照从易到难、零成本优先的原则，先从设备参数和样品本身入手，这一步能解决大部分成像异常问题。

1. 重新做像散校正

像散是高倍成像质量下降的最常见原因。虽然它不会产生规则的周期性锯齿，但会导致图像边缘毛糙、单方向拖尾，很多用户会把这种毛刺感误判为锯齿。建议按照标准流程重新消像散，高倍下先聚焦，再分别调节 X、Y 方向像散，反复迭代 2~3 次，确保两个垂直方向都达到最清晰状态。这是最省事、零成本的排查项，可以放在第一步。

2. 调整扫描速度与扫描模式

规则的锯齿波纹，本质是电子束扫描过程与外界干扰出现了频率耦合。如果怀疑是市电相关的干扰，可以尝试将行扫描时间设置为市电周期的整数倍（国内 50Hz 市电对应 20ms、40ms 每一行），通过行同步降低干扰影响；如果是不明原因的波纹，优先降低扫描速度、开启线平均或帧平均模式，通过积分效应平滑干扰。不用盲目套用固定数值，以实际成像效果为准。

3. 用标准样品验证样品问题

如果参数都调整过了还是有问题，换一块平整的标准样品（比如抛光硅片、金标样）做对比测试：

• 如果标样成像正常、锯齿消失，说明问题出在待测样品本身。要么是样品表面高低差过大，局部聚焦偏差导致边缘异常；要么是非导电样品喷金 / 喷碳不到位，荷电效应引发边缘明暗条纹与毛刺。

• 对应解决方式：非导电样品重新做导电处理，或者适当降低加速电压、减小束流；表面起伏过大的样品，可降低倍率或调整样品台倾斜角观察。

4. 确认设备状态与机械锁紧

高倍率下的边缘变形，也常和系统漂移有关：

• 检查电镜开机预热时长是否达到设备要求，场发射电镜通常需要预热 30 分钟以上，电子枪和镜筒未达到热平衡会持续漂移，造成边缘拉伸变形；

• 确认样品台已完全锁紧，样品台松动或未归位会导致机械漂移，同样会影响边缘成像。

5. 调整扫描角度

如果样品是长条形、线状结构，锯齿波纹刚好垂直于结构方向，会严重影响观察。此时可以旋转扫描角度，让波纹方向与样品结构方向平行，能大幅减轻视觉上的干扰，方便临时观测。但这只是观测技巧，不能从根源解决问题。按以上顺序逐项排查，根据我们的项目经验，很多用户在这一步就解决了问题，完全不需要考虑硬件改造。

第二步：以上都排除了，再判断环境干扰类型

如果上述操作全部完成，图像依然存在稳定的周期性锯齿波纹，再开始考虑环境因素。影响扫描电镜成像的环境干扰主要分为振动、电磁两大类，图像表现有大致区别，但仅靠肉眼只能做初步判断，无法精准确认：

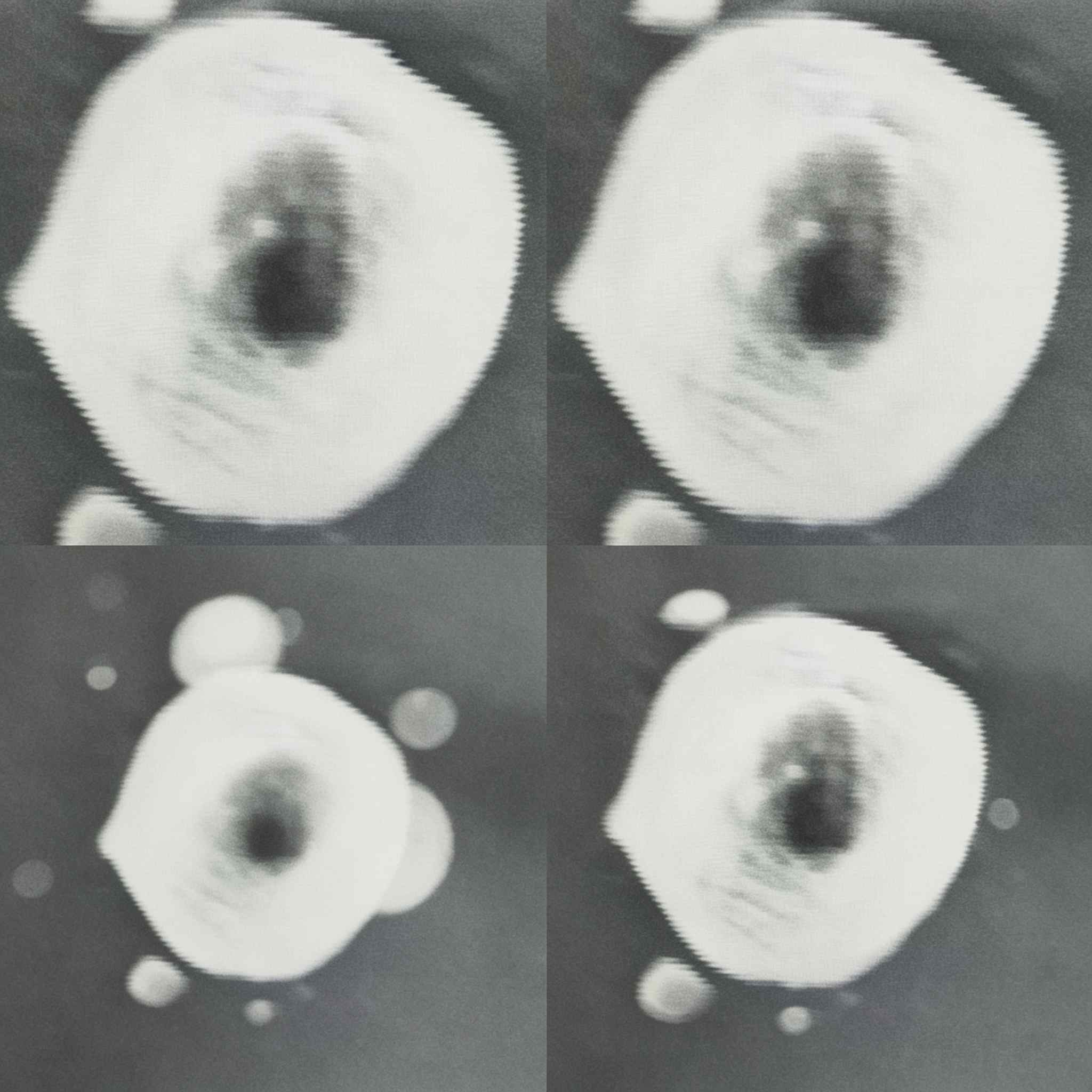

• 环境振动干扰：多表现为与快扫方向垂直的波纹状锯齿，波纹疏密随倍率变化，低频振动的波纹更宽，高频振动的波纹更密；

• 交流磁场干扰：多表现为更细密的毛刺状条纹，通常与市电频率相关，改变扫描方向时，条纹方向也会同步变化；

• 直流磁场干扰：一般不会表现为锯齿，而是图像整体扭曲变形，标准球形颗粒会被拉成椭圆形，视场不同位置的变形程度存在差异。

这里要特别说明：如果干扰强度不高，或者多种干扰叠加，仅凭图像几乎不可能精准区分是振动还是磁场问题。要得出准确结论，必须使用专业仪器 —— 振动分析仪、交直流磁场检测仪等进行现场实地测量，靠经验判断很容易误判，白花冤枉钱。

为什么电镜自带的气垫，隔不了这类振动？

不少用户问过：“我的电镜本身就带气垫隔振，为什么还会受振动影响？”这是因为电镜标配的空气弹簧属于被动隔振系统，它的固有频率通常在 2~5Hz。按照隔振原理，只有振动频率高于固有频率的√2 倍时，才会开始产生隔振效果，频率越高隔振效率越好，25Hz 以上的高频机械振动，被动气垫的隔离效率可以达到 90% 以上。但实验室里影响电镜高倍成像的，恰恰大多是10Hz 以下的低频振动：比如建筑结构的微晃动、周边地铁或车辆经过的振动、大楼电梯运行、泵房与空调机组的设备振动等。这些低频振动落在被动气垫的低效区，甚至在气垫固有频率附近产生谐振，反而放大振动幅度。高倍率下看到的边缘锯齿、波纹模糊，元凶往往就是这类低频振动。

第三步：确认环境问题后的解决方案

如果经过专业检测，确认实验室存在超标的低频振动或电磁干扰，目前行业内公认的可靠方案是加装主动式减震台。

翌颖科技 AVI 系列主动减震台

翌颖科技 AVI 系列与LS系列主动减震台，采用主动反馈式隔振技术，原理和被动减震完全不同，台体内置高精度振动传感器，实时监测环境传来的六自由度振动信号，经由高速控制器运算后，驱动致动器输出大小相等、方向相反的补偿力，精准抵消传入的振动。

• 有效隔振频段覆盖 0.5Hz~200Hz，正好补上电镜自带被动气垫的低频短板；

• 针对场发射扫描电镜、透射电镜、探针台等高精密设备做了专属适配，负载范围覆盖主流机型，安装无需改造原有设备地基；

• 内置自动调平、运行状态监测功能，长期运行稳定可靠，无需日常维护。

免费上门环境检测服务

为了帮用户精准定位问题、避免盲目投入，翌颖科技提供免费上门实地环境诊断服务：

1. 专业工程师携带振动分析仪、交直流磁场检测仪等设备上门，对实验室进行三向振动、交直流磁场的全点位测试；

2. 结合您的电镜型号与成像异常情况，出具专业的环境评估报告，明确干扰类型与超标程度；

3. 给出针对性的解决方案建议，确有必要再推荐对应型号的减震台，不做过度推销。

最后总结

遇到电镜高倍成像边缘锯齿、波纹问题，遵循 “先设备样品，后环境干扰，最后硬件升级” 的逻辑，按流程排查，少走弯路，也能节省不必要的成本。如果您自查后无法定位问题，或者已经怀疑存在环境干扰，可以联系我们预约免费上门检测，用实测数据给出结论。
